Редактор жизненного цикла
Редактор жизненного цикла предназначен для настройки статусов сущностей и возможных переходов между статусами.
Жизненный цикл настраивается отдельно для следующих типов сущностей:
- инциденты;
- правила корреляции;
- правила разбора.
Для работы с редактором перейдите в раздел Редактор жизненного цикла и выберите необходимый тип сущности из выпадающего списка.

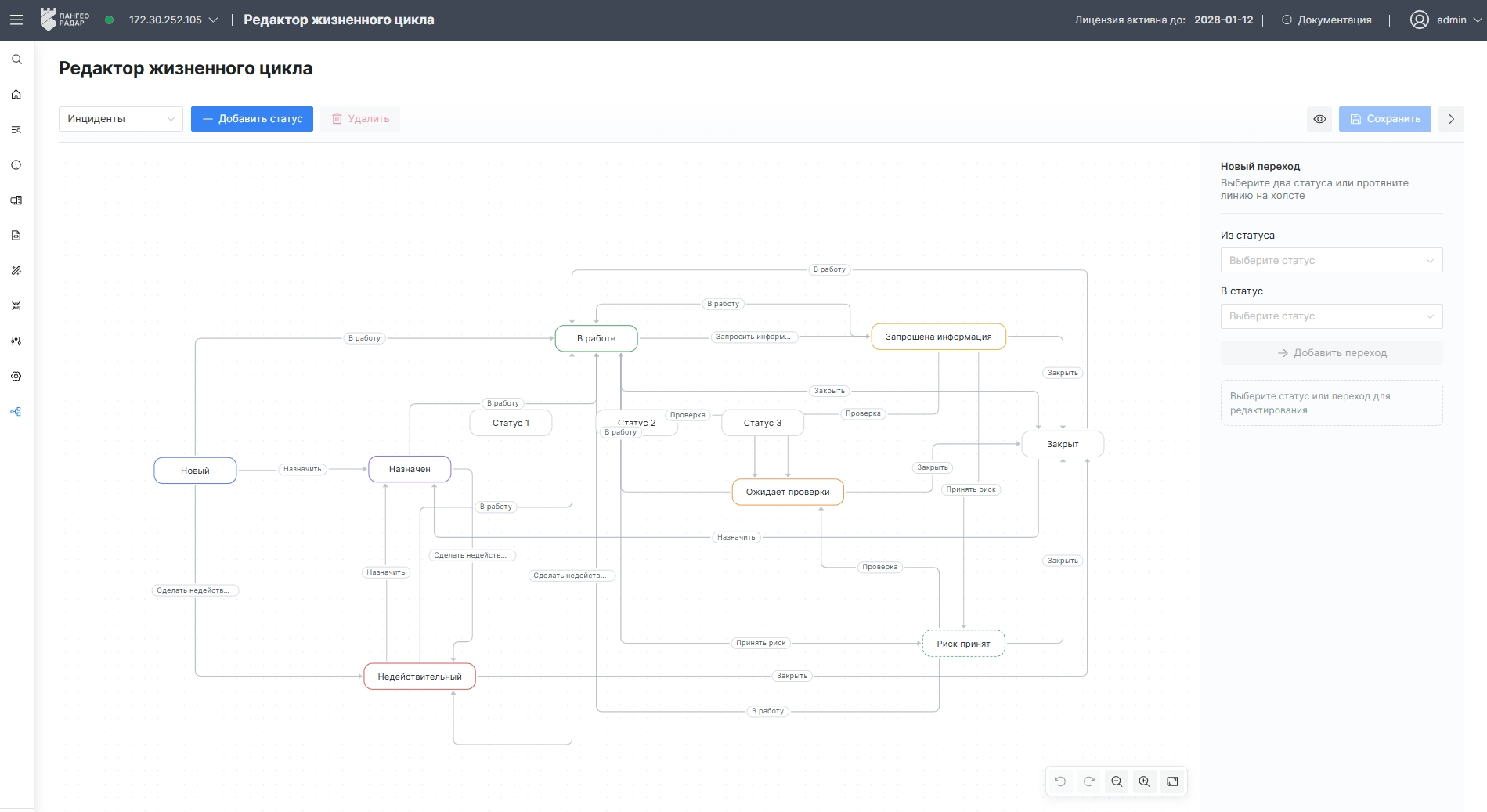

Пример жизненного цикла инцидентов приведён на рисунке 1.
Рисунок 1 – Редактор жизненного цикла инцидентов

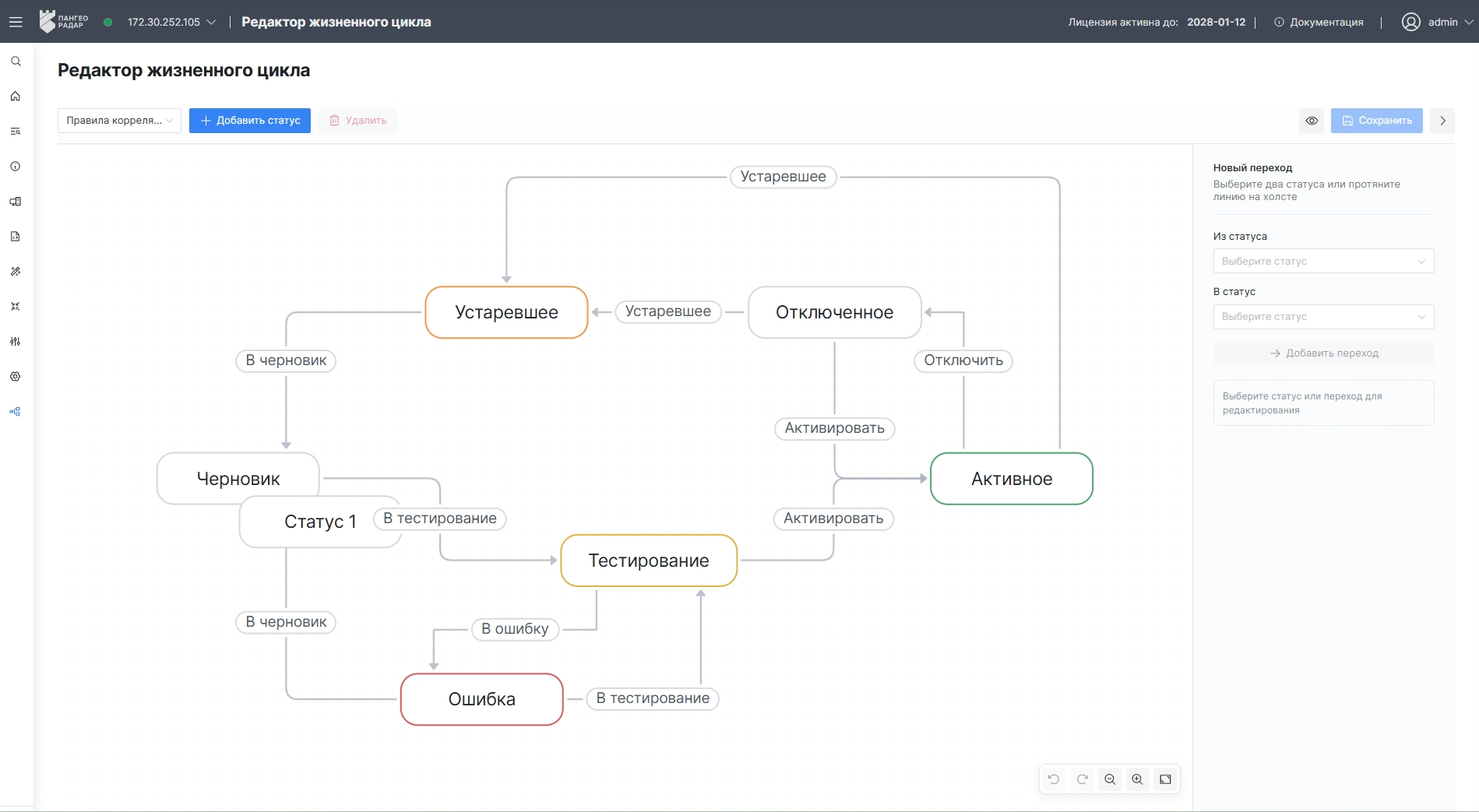

Пример жизненного цикла правил корреляции приведён на рисунке 2.
Рисунок 2 – Редактор жизненного цикла правил корреляции

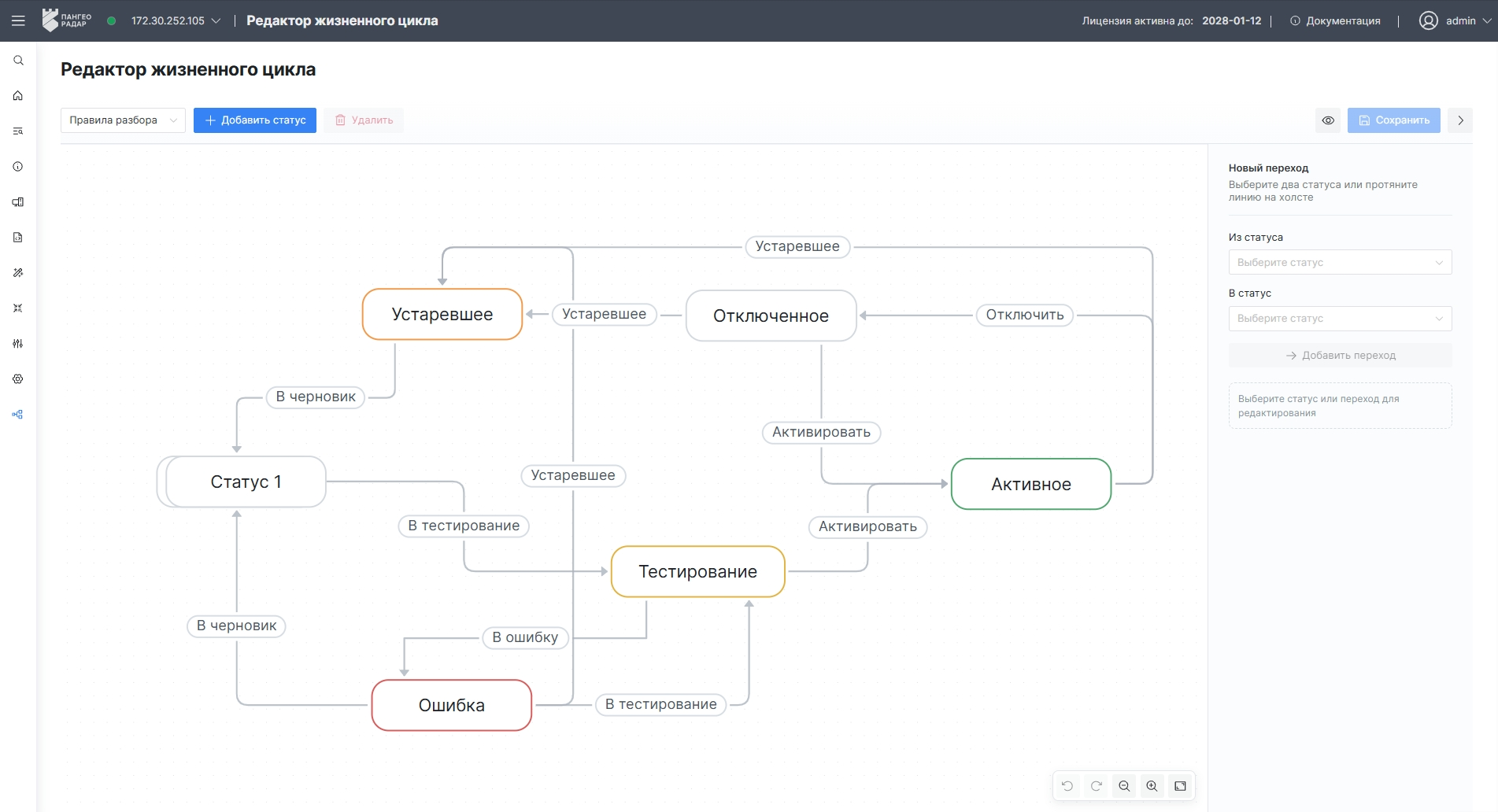

Пример жизненного цикла правил разбора приведён на рисунке 3.
Рисунок 3 – Редактор жизненного цикла правил разбора
В рабочей области редактора отображаются:
- статусы – состояния, в которых может находиться сущность;
- переходы – возможные изменения одного статуса на другой;
- подписи переходов – наименования действий, в результате которых изменяется статус;
- панель настройки – параметры выбранного статуса или перехода.
Стрелка перехода указывает направление изменения статуса. Например, переход Активировать от статуса Отключенное к статусу Активное позволяет перевести сущность из отключенного состояния в активное.
В разделе доступны следующие элементы управления:
| Элемент управления | Действие |
|---|---|
| Список типов сущностей | выбор типа сущности, для которого настраивается жизненный цикл |
| Добавить статус | добавление нового статуса |
| Удалить | удаление выбранного статуса или перехода |
| Кнопка показа и скрытия подписей | отображение или скрытие подписей переходов |
| Сохранить | сохранение внесённых изменений |
| Стрелка в правой части панели | скрытие или отображение панели настройки |
| Отменить | отмена последнего изменения |
| Уменьшить масштаб | уменьшение масштаба рабочей области |
| Увеличить масштаб | увеличение масштаба рабочей области |
Добавление статуса
Для добавления статуса выполните следующие действия:
- Выберите тип сущности, для которого необходимо добавить статус.
- Нажмите кнопку Добавить статус.
- В рабочей области появится новый блок статуса.
- Настройте статус в правой панели.
- Нажмите кнопку Сохранить.
При добавлении статусу автоматически присваивается временное название. Его можно изменить в поле Название.
Настройка статуса

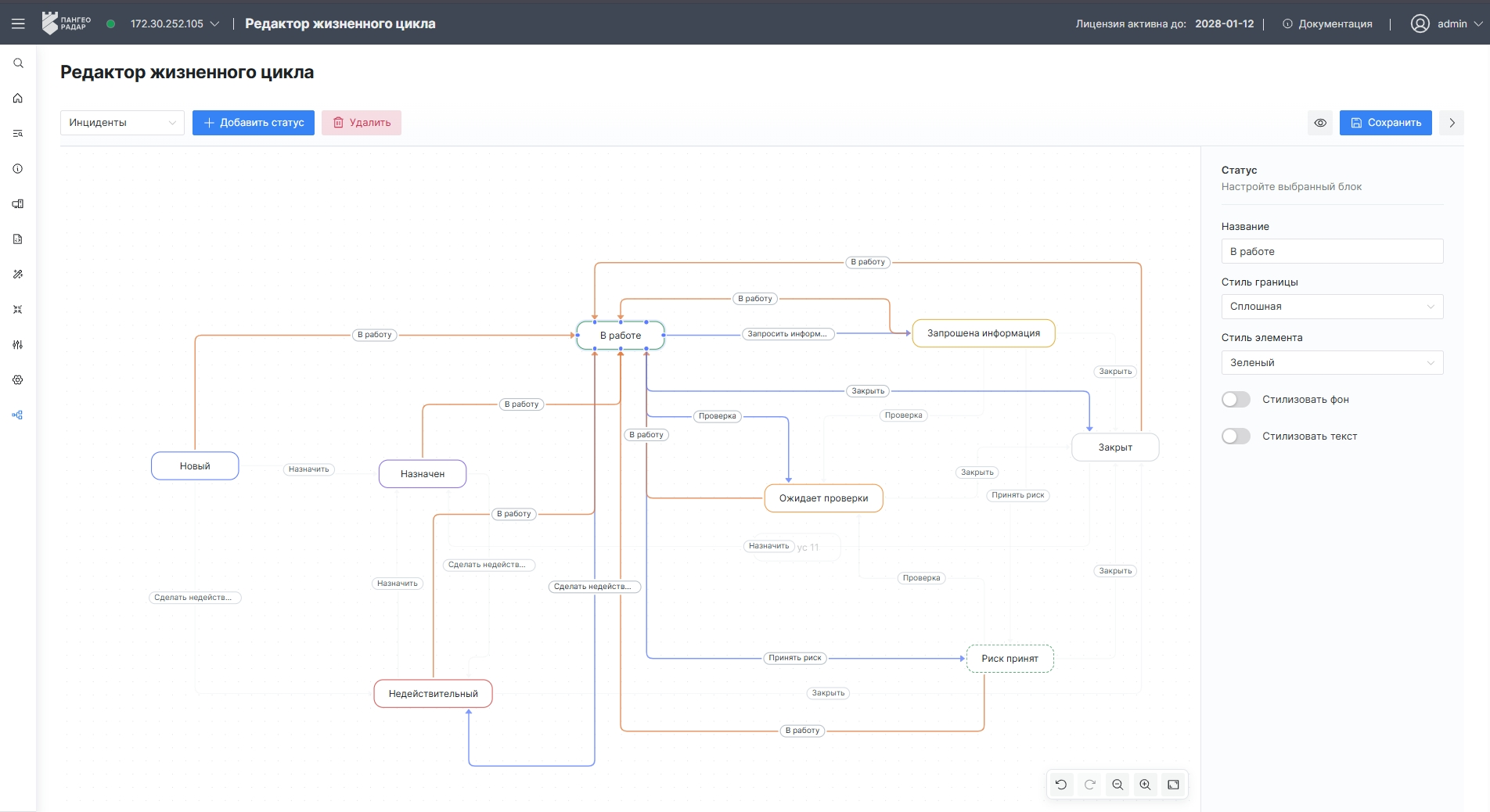

Для настройки статуса выберите необходимый блок в рабочей области. В правой части редактора откроется панель настройки статуса (см. рисунок 4).
Рисунок 4 – Настройка статуса
После выбора статуса в правой панели становятся доступны следующие параметры:
- Название – отображаемое наименование статуса. Оно используется на схеме жизненного цикла, в таблицах и карточках сущностей, а также в элементах управления изменением статуса;
- Стиль границы – внешний вид границы блока статуса;
- Стиль элемента – цветовое оформление статуса;
- Стилизовать фон – применение выбранного стиля к фону блока;
- Стилизовать текст – применение выбранного стиля к тексту блока.
При выборе статуса связанные с ним переходы выделяются цветом.
После настройки параметров нажмите кнопку Сохранить.
Системные статусы
Системные статусы используются платформой при выполнении внутренних операций. Такие статусы нельзя удалить.
Удаление запрещено для следующих системных статусов:
| Тип сущности | Системный статус | Ограничения |
|---|---|---|
| Правило корреляции | Active / Активное |
нельзя удалить или переименовать |
| Правило корреляции | Error / Ошибка |
нельзя удалить; переименование разрешено |
| Правило разбора | Active / Активное |
нельзя удалить или переименовать |
Также нельзя удалить системный статус, если он у сущности один.
Удаление статуса
Для удаления статуса выполните следующие действия:
- Выберите необходимый статус в рабочей области.
- Нажмите кнопку Удалить.
- Подтвердите действие в открывшемся окне
- Нажмите кнопку Сохранить.
Если удаляемый статус назначен одной или нескольким сущностям, этим сущностям автоматически назначается статус по умолчанию. Предварительно изменять статус каждой сущности вручную не требуется.
Для каждого типа сущности должен быть определён хотя бы один статус по умолчанию. Удаление или изменение статуса по умолчанию недоступно, если после этого для выбранного типа сущности не останется другого статуса по умолчанию.
Системные статусы удалить нельзя.
Если у удаляемого статуса есть связанные переходы, они будут удалены вместе со статусом. Количество таких переходов отображается в окне подтверждения.
Добавление перехода
Переход определяет возможность изменения одного статуса на другой.
Для добавления перехода выполните следующие действия:
- В блоке Новый переход выберите исходный статус в поле Из статуса.
- В поле В статус выберите статус, в который должна переходить сущность.
- Нажмите кнопку Добавить переход.
- Нажмите кнопку Сохранить.
Переход также можно создать непосредственно в рабочей области, протянув линию от одного блока статуса к другому.
После добавления переход отобразится в виде направленной линии между выбранными статусами.
Для настройки существующего перехода нажмите на его линию или подпись. Параметры выбранного перехода отобразятся в правой панели.
Настройка перехода
Для настройки перехода нажмите на его линию или подпись. В правой части редактора откроется панель настройки перехода (см. рисунок 5).
Рисунок 5 – Настройка перехода
В верхней части панели отображаются исходный и конечный статусы выбранного перехода.
Для настройки перехода доступны следующие параметры:
- Заголовок перехода – наименование действия, отображаемое на схеме жизненного цикла и в интерфейсе сущности. Пользователь выбирает это действие, чтобы перевести сущность из исходного статуса в конечный;
- Из статуса – статус, из которого выполняется переход;
- Точка выхода – место соединения линии перехода с исходным статусом;
- В статус – статус, в который выполняется переход;
- Точка входа – место соединения линии перехода с конечным статусом.
Заголовок перехода определяет текст действия, доступного пользователю при изменении статуса сущности. Например, если изменить заголовок перехода Отключить на Выключить, в меню изменения статуса будет отображаться действие Выключить.
Для изменения направления перехода нажмите Поменять направление. Исходный и конечный статусы перехода поменяются местами.
Концы линии перехода также можно перетащить на другие блоки статусов непосредственно в рабочей области.
Если у удаляемого статуса есть связанные переходы, они будут удалены вместе со статусом. Количество таких переходов отображается в окне подтверждения.
Отображение подписей переходов
Для упрощения просмотра сложной схемы можно скрыть подписи переходов.
Нажмите кнопку
. Подписи переходов будут скрыты, при этом сами переходы останутся на схеме.
Чтобы вернуть подписи, нажмите кнопку повторно.
Скрытие подписей изменяет только отображение схемы и не удаляет настроенные переходы.
