Системы управления базами данных

При работе по подключению систем управления базами данных в качестве источника событий в Платформу Радар вам может пригодиться следующая справочная информация:

Microsoft SQL Server. Event Log

Характеристики источника в Платформе Радар:

Характеристика Значение
Название Microsoft-SQL-Server
Тип SQLServer
Вендор Microsoft
Порт 1519
Протокол TCP

Примечание: лог-коллектор должен быть установлен на том же сервере, где и Microsoft SQL Server.

Настройка источника включает в себя следующие шаги:

  1. Включение аудита MS SQL Server.
  2. Создание учетной записи Windows.
  3. Предоставление пользователю прав доступа к журналу событий.
  4. Настройка лог-коллектора и включение источника в платформе.

Шаг 1. Включение аудита MS SQL Server

  1. Запустите Microsoft SQL Server Management Studio.

  2. В окне подключения к базе данных укажите название экземпляра и введите учетные данные (см. рисунок 1).

    Подключение к базе данных

    Рисунок 1 -- Подключение к базе данных

  3. В разделе Object explorer перейдите во вкладку "Security" → "Audits". Вызовите контекстное меню и выберите опцию New Audit... (см. рисунок 2).

    Создание аудита

    Рисунок 2 -- Создание аудита

  4. В открывшейся вкладке "Create Audit", в поле Audit name укажите название аудита, в поле Audit destination выберите значение "Application Log" и нажмите кнопку ОК (см. рисунок 3).

    Настройка аудита

    Рисунок 3 -- Настройка аудита

  5. В разделе Object explorer перейдите во вкладку "Security" → "Server Audit Specification". Вызовите контекстное меню и опцию New Server Audit Specification... (см. рисунок 4).

    Создание спецификации аудита

    Рисунок 4 -- Создание спецификации аудита

  6. В открывшейся вкладке "Create Server Audit Specification" (см. рисунок 5) выполните следующие действия:

    • в поле Name укажите название спецификации аудита;
    • в поле Audit из выпадающего списка выберите ранее созданный аудит;
    • в поле Actions выберите типы событий для отслеживания,
    • нажмите кнопку ОК.

    Настройка спецификации аудита

    Рисунок 5 -- Настройка спецификации аудита

Шаг 2. Создание учетной записи Windows

  1. В панели управления Windows откройте консоль Computer Management (Управление компьютером).

  2. В консоли откройте раздел System Tools (Служебные программы) → Local Users and Groups (Локальные пользователи и группы) → Users (Пользователи), вызовите контекстное меню и выберите функцию New User (Новый пользователь) для создания нового пользователя (см. рисунок 6).

    Создание пользователя

    Рисунок 6 -- Создание пользователя

  3. В открывшемся окне New User (Новый пользователь) (см. рисунок 7) выполните следующие действия:

    • в поле Name (Имя) укажите имя нового пользователя;
    • в поле Password (Пароль) установите пароль и подтвердить его в поле Confirm Password (Подтвердить);
    • при необходимости установите следующие флаги:
      • User cannot change password (Запретить смену пароля пользователем);
      • Password never expires (Срок действия пароля неограничен).
    • нажмите кнопку Create.

    Настройка параметров пользователя

    Рисунок 7 -- Настройка параметров пользователя

IШаг 3. Предоставление пользователю прав доступа к журналу событий

  1. В консоли Computer Management (Управление компьютером) перейдите в раздел System Tools (Служебные программы) → Local Users and Groups (Локальные пользователи и группы) → Groups (Группы).
  2. Выберите в списке группу Event Log Readers (Читатели журнала событий), вызовите контекстное меню и выберите пункт Add To Group (Добавить в группу). Откроется окно "Event Log Readers Properties (Свойства: Читатели журнала событий)".

  3. В окне выполните следующие действия:

    • нажмите кнопку Add (Добавить);
    • в открывшемся окне "Select Users (Выбор: Пользователи)" выберите из списка ранее созданного пользователя и добавьте его в группу, нажав кнопку ОК.

  4. Нажмите кнопку OK.

Шаг 4. Настройка лог-коллектора и включение источника в платформе

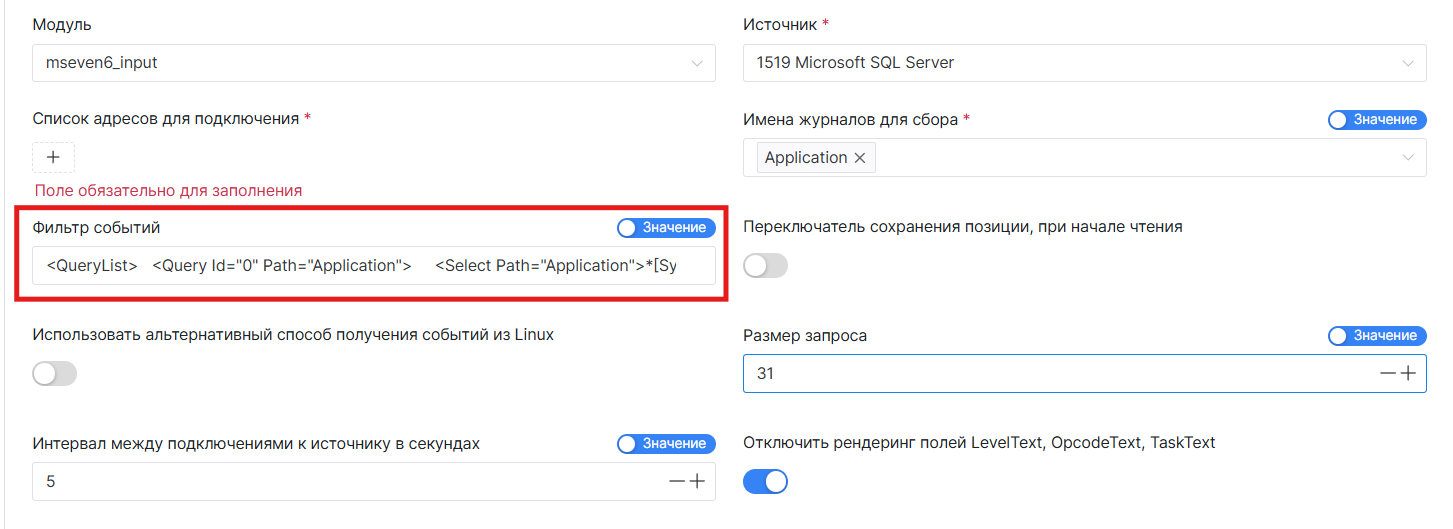

  1. В файл конфигурации лог-коллектора config.yaml внесите следующие изменения:

    eventlog_collector: & eventlog_collector
  id: "eventlog_collector"
  channel: ['Application']
  query: "*[System[Provider[@Name='Имя экземпляра СУБД>']]]"
  batch_size: 31
  timeout: 3
  poll_interval: 1
  read_from_last: false
  resolve_sid: false
  log_level: "INFO"
  worker_count: 1
  remote:
    enabled: true
    user: "<user_name>"
    password: "<password>"
    domain: "."
    remote_servers: ["<IP-адрес сервера с СУБД>"]
    auth_method: "Negotiate"
  encoding:
    change_to_utf8: true
    original_encoding: "cp1251"

tcp_output_mssql: & tcp_output_mssql
    id: "tcp_output_mssql"
    target_host: "<IP-адрес Платформы Радар/или балансера>"
    port: 1519
    log_level: "INFO"

collectors:
    event_log:
      - <<: *eventlog_collector

senders:
  port: 48002
    tcp:
    - <<: *tcp_output_mssql

route_mssql: &route_mssql
    collector_id:
    - "eventlog_collector"
    sender_id:
    - "tcp_output_mssql"

routers:
    - <<: *route_mssql

    Примечание: в качестве данных для подключения необходимо использовать созданную ранее учетную запись. В параметре query указывается запрос для получения событий только от настраиваемого источника.

  2. Перезапустите службу лог-коллектора.

  3. Перейдите в раздел Администрирование → Источники → Управление источниками.
  4. Включите источник Microsoft-SQL-Server.
  5. Нажмите кнопку Синхронизировать.
  6. Перейдите в раздел События и проверьте наличие потока событий от данного источника.

Microsoft SQL Server. ODBC

Характеристики источника в Платформе Радар:

Характеристика Значение
Название Microsoft-SQL-Server
Тип SQLServer
Вендор Microsoft
Порт 1519
Протокол TCP

Примечание: лог-коллектор должен быть установлен на том же сервере, где и Microsoft SQL Server.

Настройка источника включает в себя следующие шаги:

  1. Включение аудита MS SQL Server.
  2. Установка ODBC драйвера.
  3. Настройка лог-коллектора и включение источника в платформе.

Шаг 1. Включение аудита MS SQL Server

  1. Запустите Microsoft SQL Server Management Studio.

  2. В окне подключения к базе данных укажите название экземпляра и введите учетные данные (см. рисунок 8).

    Подключение к базе данных

    Рисунок 8 -- Подключение к базе данных

  3. В разделе Object explorer перейдите во вкладку "Security" → "Audits". Вызовите контекстное меню и выберите опцию New Audit... (см. рисунок 9).

    Создание аудита

    Рисунок 9 -- Создание аудита

  4. В открывшейся вкладке "Create Audit", в поле Audit name укажите название аудита, в поле Audit destination выберите значение "Application Log" и нажмите кнопку ОК (см. рисунок 10).

    Настройка аудита

    Рисунок 10 -- Настройка аудита

  5. В разделе Object explorer перейдите во вкладку "Security" → "Server Audit Specification". Вызовите контекстное меню и опцию New Server Audit Specification... (см. рисунок 11).

    Создание спецификации аудита

    Рисунок 11 -- Создание спецификации аудита

  6. В открывшейся вкладке "Create Server Audit Specification" (см. рисунок 12) выполните следующие действия:

    • в поле Name укажите название спецификации аудита;
    • в поле Audit из выпадающего списка выберите ранее созданный аудит;
    • в поле Actions выберите типы событий для отслеживания;
    • нажмите кнопку ОК.

    Настройка спецификации аудита

    Рисунок 12 -- Настройка спецификации аудита

Шаг 2. Установка ODBC драйвера

  1. С официального сайта скачайте ODBC Driver for SQL Server.
  2. Установите скачанный драйвер на сервер с коллектором.

  3. Узнайте точное название драйвера. Для этого запустите Administrative Tools → ODBC Data Sources (64-bit) (см. рисунок 13) во вкладке Drivers (поле Name)

    Рисунок 3 -- Раздел "Administrative Tools"

  4. Откроется окно просмотра информации о драйвере. Необходимое значение отображается на вкладке "Drivers" в поле Name (см. рисунок 14).

    Рисунок 14 -- Просмотр информации о драйвере

Шаг 3. Настройка лог-коллектора и включение источника в платформе

  1. В файл конфигурации лог-коллектора config.yaml внесите следующие изменения:

    odbc_collector: &odbc_collector
  id: "odbc_collector"
  poll_interval: 5
  read_from_last: true
  connection_string: "server=IP-адрес сервера с СУБД;port=1433;driver={ODBC Driver 18 for SQL Server};database=master;Encrypt=Optional;UID=<user_name>;PWD=<Password>"
  sql: >
    SELECT
        CAST(DATEDIFF_BIG(ns, '1970-01-01 00:00:00.0000000', event_time) AS BIGINT) as epoch,
        event_time,
        action_id,
        succeeded,
        session_id,
        class_type,
        session_server_principal_name,
        server_principal_name,
        server_principal_sid,
        database_principal_name,
        target_server_principal_name,
        target_server_principal_sid,
        target_database_principal_name,
        server_instance_name,
        database_name,
        schema_name,
        object_name,
        statement,
        additional_information,
        transaction_id
    FROM fn_get_audit_file ('C:\Program Files\Microsoft SQL Server\MSSQL13.SQLEXPRESS\MSSQL\DATA\*.sqlaudit', default, default)
    WHERE CAST(DATEDIFF_BIG(ns, '1970-01-01 00:00:00.0000000', event_time) AS BIGINT) > ?;
  bookmark_field: "epoch"

tcp_output_mssql: & tcp_output_mssql
    id: "tcp_output_mssql"
    target_host: "<IP-адрес Платформы Радар/или балансера>"
    port: 1519
    log_level: "INFO"

collectors:
    odbc:
      - <<: *odbc_collector

senders:
  port: 48002
    tcp:
    - <<: *tcp_output_mssql

route_mssql: &route_mssql
    collector_id:
    - "odbc_collector"
    sender_id:
    - "tcp_output_mssql"

routers:
    - <<: *route_mssql

    В поле connection_string укажите:

    • IP-адрес сервера с СУБД;
    • Порт для подключения к базе данных;
    • Название драйвера;
    • Название базы данных;
    • Учетные данные для подключения к БД.

    В разделе с SQL запросом необходимо указать путь к файлам с событиями аудита.

  2. Перезапустите службу лог-коллектора.

  3. Перейдите в раздел Администрирование → Источники → Управление источниками.
  4. Включите источник Microsoft-SQL-Server.
  5. Нажмите кнопку Синхронизировать.
  6. Перейдите в раздел События и проверьте наличие потока событий от данного источника.

Oracle Database. Audit

Характеристики источника в Платформе Радар:

Характеристика Значение
Название Oracle-Database
Тип Database
Вендор Oracle
Порт 2770
Протокол TCP

Для настройки источника выполните следующие действия:

  1. Подключитесь к СУБД локально с привилегиями sysdba:

    # sqlplus / as sysdba

  2. Выполните команду:

    # alter session set "_ORACLE_SCRIPT"=true

  3. Установите журнал аудита OS:

    # ALTER SYSTEM SET audit_trail=OS SCOPE=SPFILE

  4. Выключите и включите СУБД:

    # Shutdown
# Startup

  5. Проверьте параметры аудита командой:

    # show parameter audit

    Убедитесь, что audit_trail принял значение OS. Запишите значение audit_file_dest, оно понадобится при настройке отправки сообщений для параметра File.

  6. Выполните команду:

    # ALTER SYSTEM SET audit_sys_operations=true SCOPE=SPFILE

  7. Установите важность событий командой:

    # alter system set audit_syslog_level='local5.info' scope=spfile sid='*'

  8. Выполните команду

    # ALTER SYSTEM SET audit_trail=DB, EXTENDED SCOPE=SPFILE

  9. Выполните последовательно команды:

    # Shutdown
# Startup
# show parameter audit

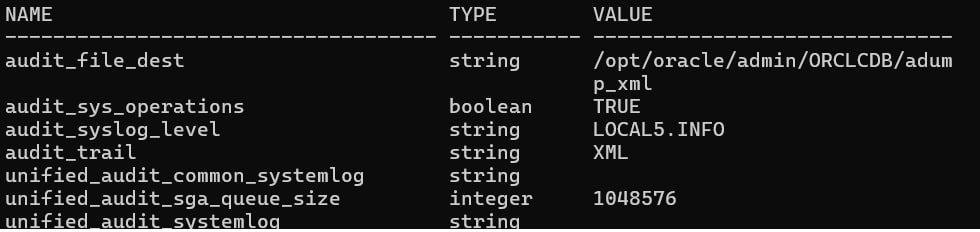

    На выходе должны появиться сообщения (см. рисунок 15).

    Рисунок 15 -- Вывод сообщений

  10. Настройте параметры аудита:

    AUDIT ALTER SYSTEM BY ACCESS;
AUDIT DELETE ON SYS.AUD$ BY ACCESS;
AUDIT DELETE ON SYS.FGA_LOG$ BY ACCESS;
AUDIT EXECUTE ON SYS.DBMS_FGA BY ACCESS;
AUDIT INSERT ON SYS.AUD$ BY ACCESS;
AUDIT INSERT ON SYS.FGA_LOG$ BY ACCESS;
AUDIT SELECT ON SYS.DBA_USERS BY ACCESS;
AUDIT SELECT ON SYS.LINK$ BY ACCESS;
AUDIT SELECT ON SYS.USER_DB_LINKS BY ACCESS;
AUDIT SELECT ON SYS.USER_HISTORY$ BY ACCESS;
AUDIT SYSTEM AUDIT BY ACCESS;
AUDIT TABLE BY ACCESS;
AUDIT UPDATE ON SYS.AUD$ BY ACCESS;
AUDIT UPDATE ON SYS.FGA_LOG$ BY ACCESS;

  11. В каталоге /etc/rsyslog.d/ создайте конфигурационный файл oracle_audit.conf и укажите в нем следующие настройки:

    input(type="imfile"  File="<значение audit_file_dest  из п.7>.xml"
PersistStateInterval="100"
Tag="oracle_audit_trail:"
Severity="info"
Facility="local5"
startmsg.regex="<AuditRecord>"
)
local5.* @@<IP-адрес лог-коллектора>:2770

    Где:

    • local5 - необходимое значение facility;
    • @@ - передача данных по протоколу TCP;
    • <IP-адрес лог-коллектора>  - IP-адрес лог-коллектора;
    • 2770 - порт, по которому лог-коллектор будет принимать события от данного источника.

  12. Сохраните изменения и перезапустите службу rsyslog:

    # systemctl restart rsyslog.service

  13. В файл конфигурации лог-коллектора config.yaml внесите следующие изменения:

    tcp_input_oracle_audit: & tcp_input_oracle_audit
  id: "tcp_input_oracle_audit"
  host: "<IP-адрес лог-коллектора>"
  port: 2770
  sock_buf_size: 0
  format: "json"
  log_level: "INFO"

tcp_output_oracle_audit: & tcp_output_oracle_audit
  id: "tcp_output_oracle_audit"
  target_host: "<IP-адрес Платформы Радар/или балансера>"
  port: 2770
  sock_buf_size: 0
  log_level: "INFO"

collectors:
  tcp_receiver:
    - <<: *tcp_input_oracle_audit

senders:
  port: 48003
  tcp:
    - <<: *tcp_output_oracle_audit

route_oracle_audit: &route_oracle_audit
  collector_id:
    - "tcp_input_oracle_audit"
  sender_id:
    - "tcp_output_oracle_audit"

routers:
  - <<: *route_oracle_audit

  14. Перезапустите службу лог-коллектора.

  15. Перейдите в раздел Администрирование → Источники → Управление источниками.
  16. Включите источник Oracle-Database.
  17. Нажмите кнопку Синхронизировать.
  18. Перейдите в раздел События и проверьте наличие потока событий от данного источника.

Orcale Database. NetListener

Характеристики источника в Платформе Радар:

Характеристика Значение
Название Oracle-Database-NetListener
Тип Database
Вендор Oracle
Порт 2771
Протокол TCP

Для настройки источника выполните следующие действия:

  1. Запустите LSNRCTL командой:

    # LSNRCTL

  2. Определите экземпляр используемой службы Oracle NetListener командой:

    # show current_listener

    После выполнения команды отобразится имя экземпляра СУБД.

  3. Для смены используемого экземпляра используется команда:

    # set current_listener

  4. Проверьте статус журналирования:

    # show log_status

    Если для параметра log_status указано OFF, то включите журналирование:

    # set log_status on save_config reload

  5. В каталоге /etc/rsyslog.d/ создайте конфигурационный файл oracle_netlistener.conf и укажите в нем следующие настройки:

    module(load="imfile" mode="inotify") #PollingInterval="10") #mode="inotify")
input(type="imfile"
File="/<параметр File из п.4 >/log.xml"
PersistStateInterval="100"
Tag="oracle_netlistener:"
Severity="info"
Facility="local3"
readMode="2"
)local3.* @@<IP-адрес лог-коллектора>:2771

    Где:

    • local3 - необходимое значение facility;
    • @@ - передача данных по протоколу TCP;
    • <IP-адрес лог-коллектора>  - IP-адрес лог-коллектора;
    • 2771 - порт, по которому лог-коллектор будет принимать события от данного источника.

  6. Сохраните изменения и перезапустите службу rsyslog:

    # systemctl restart rsyslog.service

  7. В файл конфигурации лог-коллектора config.yaml внесите следующие изменения:

    tcp_input_oracle_netlistener: & tcp_input_oracle_netlistener
  id: "tcp_input_oracle_netlistener"
  host: "<IP-адрес лог-коллектора>"
  port: 2771
  sock_buf_size: 0
  format: "json"
  log_level: "INFO"

tcp_output_oracle_netlistener: & tcp_output_oracle_netlistener
  id: "tcp_output_oracle_netlistener"
  target_host: "<IP-адрес Платформы Радар/или балансера>"
  port: 2771
  sock_buf_size: 0
  log_level: "INFO"

collectors:
  tcp_receiver:
    - <<: *tcp_input_oracle_netlistener

senders:
  port: 48003
  tcp:
    - <<: *tcp_output_oracle_netlistener

route_oracle_netlistenert: &route_oracle_netlistener
  collector_id:
    - "tcp_input_oracle_netlistener"
  sender_id:
    - "tcp_output_oracle_netlistener"

routers:
  - <<: *route_oracle_netlistener

  8. Перезапустите службу лог-коллектора.

  9. Перейдите в раздел Администрирование → Источники → Управление источниками.
  10. Включите источник Oracle-Database-NetListener.
  11. Нажмите кнопку Синхронизировать.
  12. Перейдите в раздел События и проверьте наличие потока событий от данного источника.

Oracle MySQL

Характеристики источника в Платформе Радар:

Характеристика Значение
Название Oracle-MySQL
Тип MySQL
Вендор Oracle
Порт 4005
Протокол TCP

Для настройки источника выполните следующие действия:

  1. Установите модуль аудита MariaDB, последовательно выполнив команды:

    # wget http://mirror.mephi.ru/mariadb/mariadb-10.1.45/bintar-linux-x86_64/mariadb-10.1.45-linux-x86_64.tar.gz
# sudo tar -xzf mariadb-10.5.5-linux-x86_64.tar.gz
# sudo install mariadb-10.1.45-linux-x86_64/lib/plugin/server_audit.so /usr/lib/mysql/plugin
# sudo install mariadb-10.5.5-linux-x86_64/lib/plugin/server_audit.so /usr/lib/mysql/plugin
# Sudo mysql
# INSTALL PLUGIN server_audit SONAME 'server_audit.so'
# SHOW PLUGINS
# Set Global server_audit_logging=on
# EXIT

  2. В конфигурационном файле /etc/mysql/mysql.conf.d/mysqld.cnf укажите следующие настройки::

    plugin-load=server_audit=server_audit.so
server_audit_logging=on
server_audit_events=connect,query,table,query_ddl,query_dml,query_dcl
server_audit_output_type = SYSLOG
server_audit_syslog_facility = LOG_SYSLOG
server_audit_file_path = /var/log/mysql/audit.log

  3. Перезапустите сервис MySQL:

    service mysql restart

  4. В каталоге /etc/rsyslog.d/ создайте конфигурационный файл 20-mysql.conf и укажите в нем следующие настройки:

    template (name="radar" type="string"
string="<%PRI%>%TIMESTAMP:::date-rfc3339% %HOSTNAME% %syslogtag%%$.suffix%%msg:::sp-if-no-1st-sp%%msg%")
:syslogtag, contains, "mysql" @@<IP-адрес лог-коллектора>:4005;radar

    Где:

    • @@ - передача данных по протоколу TCP;
    • <IP-адрес лог-коллектора>  - IP-адрес лог-коллектора;
    • 4005 - порт, по которому лог-коллектор будет принимать события от данного источника.

  5. Сохраните изменения и перезапустите службу rsyslog:

    # systemctl restart rsyslog.service

  6. В файл конфигурации лог-коллектора config.yaml внесите следующие изменения:

    tcp_input_oracle_mysql: & tcp_input_oracle_mysql
  id: "tcp_input_oracle_mysql"
  host: "<IP-адрес лог-коллектора>"
  port: 4005
  sock_buf_size: 0
  format: "json"
  log_level: "INFO"

tcp_output_oracle_mysql: & tcp_output_oracle_mysql
  id: "tcp_output_oracle_mysql"
  target_host: "<IP-адрес Платформы Радар/или балансера>"
  port: 4005
  sock_buf_size: 0
  log_level: "INFO"

collectors:
  tcp_receiver:
    - <<: *tcp_input_oracle_mysql

senders:
  port: 48003
  tcp:
    - <<: *tcp_output_oracle_mysql

route_oracle_mysql: &route_oracle_mysql
  collector_id:
    - "tcp_input_oracle_mysql"
  sender_id:
    - "tcp_output_oracle_mysql"

routers:
  - <<: *route_oracle_mysql

  7. Перезапустите службу лог-коллектора.

  8. Перейдите в раздел Администрирование → Источники → Управление источниками.
  9. Включите источник Oracle-MySQL.
  10. Нажмите кнопку Синхронизировать.
  11. Перейдите в раздел События и проверьте наличие потока событий от данного источника.

PostgreSQL

Характеристики источника в Платформе Радар:

Характеристика Значение
Название PostgreSQL-PostgreSQL
Тип PostgreSQL
Вендор PostgreSQL
Порт 4000
Протокол TCP

Для настройки источника выполните следующие действия:

  1. Узнайте расположение конфигурационного файла postgresql.conf на сервере:

    # psql -U <username> -c 'SHOW config_file'

    Пример ответа:

    /var/app/data/postgresql.conf

  2. В конфигурационный файл postgresql.conf укажите следующие настройки:

    log_destination = 'syslog'
logging_collector = off
syslog_facility = 'LOCAL0'
syslog_ident = 'postgres'
syslog_sequence_numbers = on
syslog_split_messages = off
client_min_messages = log
log_min_messages = info
log_min_error_statement = info
log_checkpoints = off
log_connections = on
log_disconnections = on
log_duration = off
log_error_verbosity = default
log_hostname = on
log_line_prefix = 'pgmessage: %m %a %u %d %r %i %e '
log_statement = 'mod'
lc_messages = 'en_US.UTF-8'

  3. Перезапустите службу postgresql.

  4. В каталоге /etc/rsyslog.d/ создайте конфигурационный файл 10-pgsql.conf и укажите в нем следующие настройки:

    if $programname == 'postgres' then @<IP-адрес лог-коллектора>:4000

    Где:

    • @ - передача данных по протоколу UDP;
    • <IP-адрес лог-коллектора>  - IP-адрес лог-коллектора;
    • 4000 - порт, по которому лог-коллектор будет принимать события от данного источника.

  5. Сохраните изменения и перезапустите службу rsyslog:

    # systemctl restart rsyslog.service

  6. В файл конфигурации лог-коллектора config.yaml внесите следующие изменения:

    udp_input_postgre: & udp_input_postgre
  id: "udp_input_postgre"
  host: "<IP-адрес лог-коллектора>"
  port: 4000
  sock_buf_size: 0
  format: "json"
  log_level: "INFO"

tcp_output_postgre: & tcp_output_postgre
  id: "tcp_output_postgre"
  target_host: "<IP-адрес Платформы Радар/или балансера>"
  port: 4000
  sock_buf_size: 0
  log_level: "INFO"

collectors:
  udp_receiver:
    - <<: *udp_input_postgre

senders:
  port: 48003
  tcp:
    - <<: *tcp_output_postgre

route_postgre: &route_postgre
  collector_id:
    - "udp_input_postgre"
  sender_id:
    - "tcp_output_postgre"

routers:
  - <<: *route_postgre

  7. Перезапустите службу лог-коллектора.

  8. Перейдите в раздел Администрирование → Источники → Управление источниками.
  9. Включите источник PostgreSQL-PostgreSQL.
  10. Нажмите кнопку Синхронизировать.
  11. Перейдите в раздел События и проверьте наличие потока событий от данного источника.
